AutoSurf

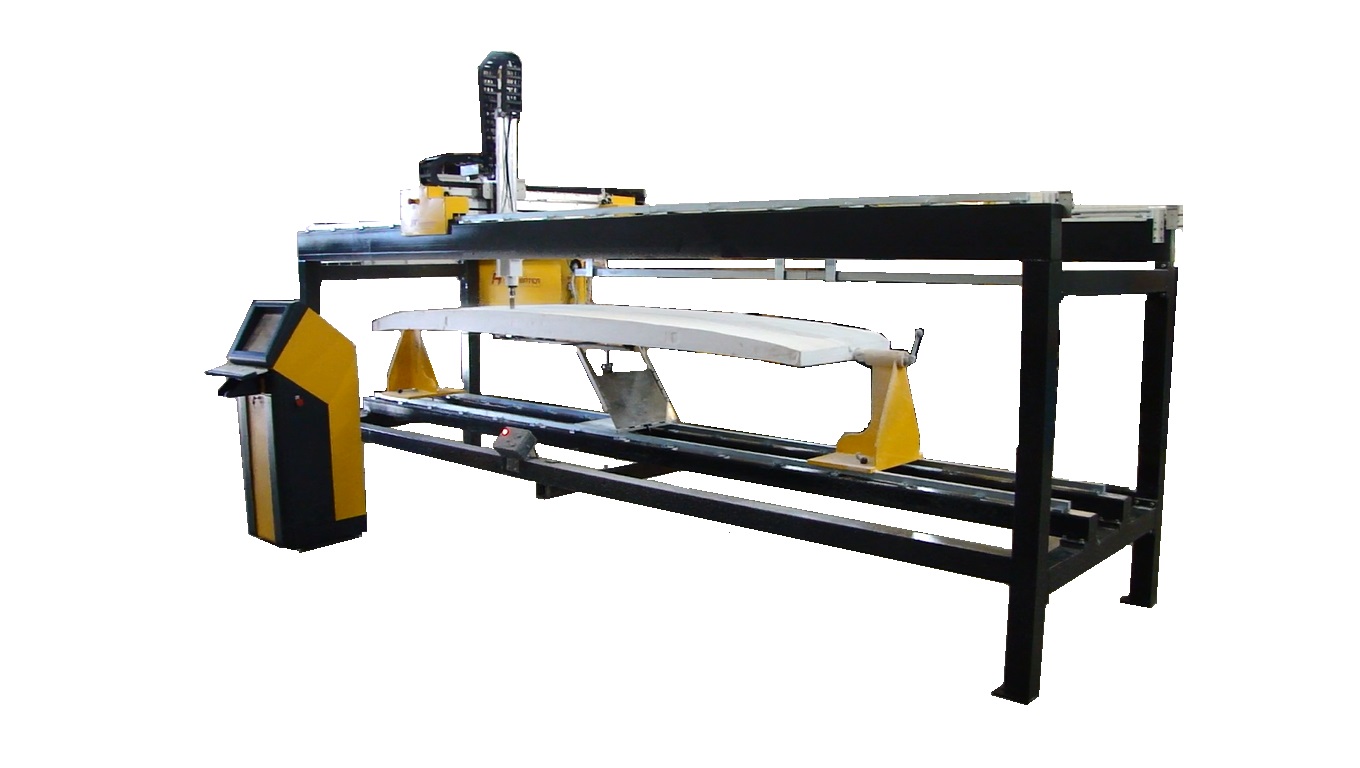

A AutoSurf™ é uma máquina de usinagem de pranchas de surf e stand-up, desenvolvida com a finalidade de oferecer ao fabricante de pranchas um produto de alta qualidade, precisão e repetibilidade, a um custo acessível tanto na aquisição quanto na operação.

É uma máquina CNC de três eixos (X, Y, Z) para usinagem e pré-formatação de pranchas de surf e stand-up, deixando-as prontas para serem submetidas ao processo de finish. A usinagem é feita em um blank, que é um bloco de espuma macia com compensado de madeira na parte central.

A função desta máquina é a de usinar nos blanks perfis hidrodinâmicos tais como: concave, double concave, wing, edge, etc. Isto respeitando as poucas variáveis de entrada: Comprimento, Largura, Outline, Slices e Rocker.



maquina_su

Possui também função adicional para levantamento das dimensões do blank e a sua exportação para o Shape3D, usando uma ponteira de medição e um programa especialmente desenvolvidos para esta finalidade. Este programa também permite o posicionamento correto do blank a ser cortado na máquina.

O  vídeo abaixo mostra as etapas para o levantamento de um blank de uma prancha de stand-up:





O tempo médio para o corte de uma prancha de surf é da ordem de 20 minutos, podendo aumentar ou diminuir dependendo do número de passes especificado para o corte.

O corte de uma prancha de stand-up pode ser visto no vídeo a seguir:





Outro acessório disponível é uma cabeça aspiradora de pó que permite um corte mais limpo, como mostrado no vídeo abaixo para o corte de uma prancha de surf.



Benefícios

  • Software 3D para projeto de pranchas Shape3D (1 licença): Interface de desenho em 3D para projeto de pranchas em ambiente Windows. Permite a adição de slices e a geração de quaisquer perfis hidrodinâmicos. Permite a inserção no perfil hidrodinâmico de concave, duplo concave, wing, edge, etc. Não faz fish tail.

  • Licenças adicionais do software Shape3D poderão ser adquiridas da AUTOMATICA.

  •

  • Precisão e repetibilidade: A precisão de posicionamento da ferramenta de corte é de +/-0.1 mm, com precisão e repetibilidade de +/-0.1 mm.

  •

  • Rapidez e produtividade: A velocidade máxima de até 12000 mm/min, associada robustez da AutoSurf™, permitem atingir alta produtividade. As pranchas produzidas deverão ser submetidas ao processo de finish.

  •

  • Usinagem com pouca intervenção do operador e baixa emissão de pó: No processo de usinagem, a intervenção do operador só é requerida para o posicionamento do blank com assistência do programa, ajuste fino para o corte e girar e posicionar o blank para usinar a outra face. Um sistema de aspiração( aspirador de pó opcional não incluso) pode ser instalado na ferramenta de corte que assegura baixa emissão de pó, comparativamente ao processo convencional.

  •

  • Financiamento: a AutoSurf ™, é registrada no FINAME e pode receber financiamento de bancos que operam o FINAME/BNDES, ou PROGER – Caixa Econômica e Banco do Brasil. O financiamento é bastante atrativo, pois permite pagamento em 60 messes com carência de até 1 ano, com uma entrada de apenas 20% e prestações mensais fixas.

  •

  • Fornecedor único: A AutoSurf foi inteiramente produzida com tecnologia própria da Automatica. O benefício direto é que há um só fornecedor responsável pelo atendimento ao Cliente. Dispomos de total controle de qualidade de atendimento, uma vez que o Cliente tem suporte integral do produto em uma única empresa.

  •

  • Programa para levantamento de blanks e assistência para posicionamento de blanks com exportação para o programa Shape3D.

  •

  • Eletrônica de acionamento com garantia de 1 ano: Desenvolvida pela Automatica com tecnologia de última geração usando servomotores, justamente para permitir o fornecimento de uma solução integral ao Cliente. O Cliente tem maior disponibilidade do equipamento pela simplicidade e facilidade de troca, em caso de defeito.

  •

  • A instalação: é rápida e eficiente, possibilitando imediata disponibilidade do equipamento na fábrica.

Shape3D

Visite o site* do fabricante do software de desenho de pranchas

*Site em inglês

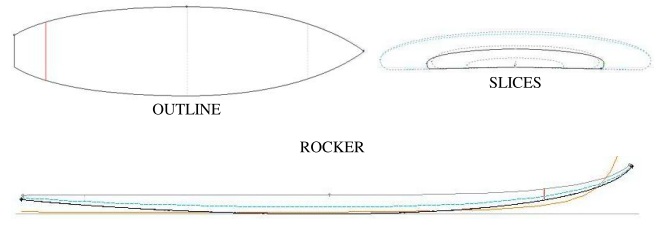

1º Passo: Desenhe as principais curvas de sua prancha: OUTLINE, ROCKER, e SLICES.

curvas

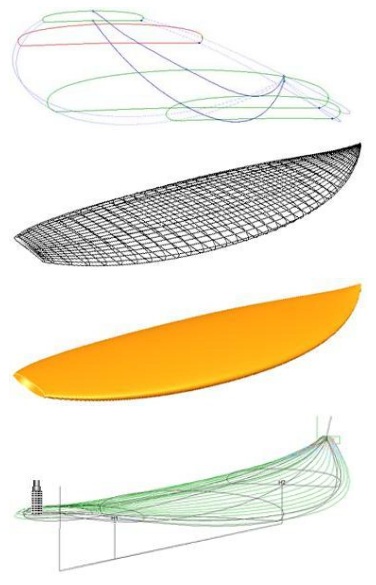

2º Passo: Visualize a suavidade das linhas
com a ferramenta de vista 3D.





3º Passo: Visualize a prancha em uma
malha de linhas.





4º Passo: Renderize a prancha em uma
figura sólida, usando efeito de luz do
programa.





5º Passo: Trace o caminho de corte da
prancha, com simples clique do mouse.





shape

6º Passo: E envie o caminho de corte da prancha para a máquina AutoSurf™ realizar a usinagem.

Especificações Técnicas - AutoSurf

Especificações Técnicas - AutoSurf

AutoSurf:

  • Estrutura: em perfil de aço carbono de seção quadrada na cor cinza escuro com cobertura lateral na cor amarela;
    Guias:
  • Eixo-X: retificadas para movimento longitudinal acionado por servomotor e correia dentada dupla;
  • Eixo-Y: pré tensionada com folga zero para movimento transversal, acionada por servomotor e parafusos de esferas recirculantes;
  • Eixo-Z: retificadas para movimento vertical, acionada por servomotor e parafusos de esferas recirculantes;
  • Gabinete: de interface e alimentação elétrica para os servomotores, interface ótica de sinais e fontes;
    Interface de comandos do computador via rede ethernet;

  • Curso útil:

X = 4430mm

Y = 1000mm

Z = 610mm

  • Tamanho máximo das pranchas:

Comprimento = 14’ (4267,2mm)

Largura = 35” (889mm)

Deck Nose Rocker = 1’ (304,8mm)

  • Velocidade de posicionamento rápido:

15.000 mm/min

  • Velocidade de trabalho programável:
  •            12.000 mm/min



Software:

  • Software para levantamento de blanks e exportação para o Shape3D.
    Controle CNC da máquina através da importação de arquivos em Código G;
  • Licença do Shape3D



Microcomputador - Requisitos mínimos: acompanha a máquina AutoSurf

  • Processador 1,2 Ghz ou superior;
    1024MB(Mega bytes) RAM;
    HD 160GB SATA;
    Monitor LCD;
    CD ROM;
    Mouse otico;
    Sistema operacional Windows. (XP, Windows 7 e Windows 8)
