Especificações Técnicas - Prensa

Especificações Técnicas


Sistema de aplicação e medição de carga
- Prensa hidráulica e célula de carga com capacidade de 20 kN (2.040 kgf)
- Variação de carga 0,05 kN
- Velocidade de aplicação de carga ajustável de 5 a 60 mm/min
- Velocidade rápida para aproximação e retorno



Dispositivos de calibração
- Display digital e célula de carga certificada
- Procedimento de calibração automático para a célula de carga

Software
- Programa de controle do ensaio e cálculos
- Impressão de relatórios e gráficos
- Auto diagnóstico de falhas
- Programa de calibração do equipamento
- Controle direto de manutenção e diagnóstico
- Protocolo de comunicação com outros computadores através de RS232C.

Medição do diâmetro da pelota
- Linearidade: +/- 0.1%
- Vida útil: > 100*106 operações

Manuseio das pelotas
- Não há o contato do operador com as pelotas durante o teste
- Alimentador automático com capacidade para até 300 pelotas
- Posicionamento hidráulico da pelota para ensaio e descarga da pelota rompida
- Manuseia pelotas de 6 a 20 mm de diâmetro

Hardware de controle
- Microcomputador de controle padrão IBM-PC, monitor 15" SVGA, HDD, FDD, teclado e impressora jato de tinta
- Placa microprocessada com Microcontrolador INTEL 80C196KB; RS232C, 32KB RAM, 16 KB EPROM, 2 canais de conversão analógica digital (AD) de 12 bits, 10 entradas opto isoladas e 8 saídas a transistor; conectado ao microcomputador de controle através de interface RS232C.





Máquina de Compressão






A Máquina de Compressão é um equipamento automático para ensaio de resistência à compressão de pelotas de minério e ferro. Pode analisar até 5 pelotas por minuto, desde a alimentação, posicionamento e aplicação da carga até a ruptura e descarte da pelota rompida. Testa uma amostra de até 250 pelotas e emite os relatórios e gráficos do ensaio em aproximadamente 50 minutos, seguindo todos os procedimentos de ensaio estabelecidos pela norma ISO 4700:1996. Em 2003, este equipamento recebeu da DNV o certificado de conformidade com a referida norma.

pelotiza_prensa_thumb_01



pelotiza_prensa_thumb_05   pelotiza_prensa_thumb_04   pelotiza_prensa_thumb_02    pelotiza_prensa_thumb_06



Veja a Máquina de Compressão em funcionamento.

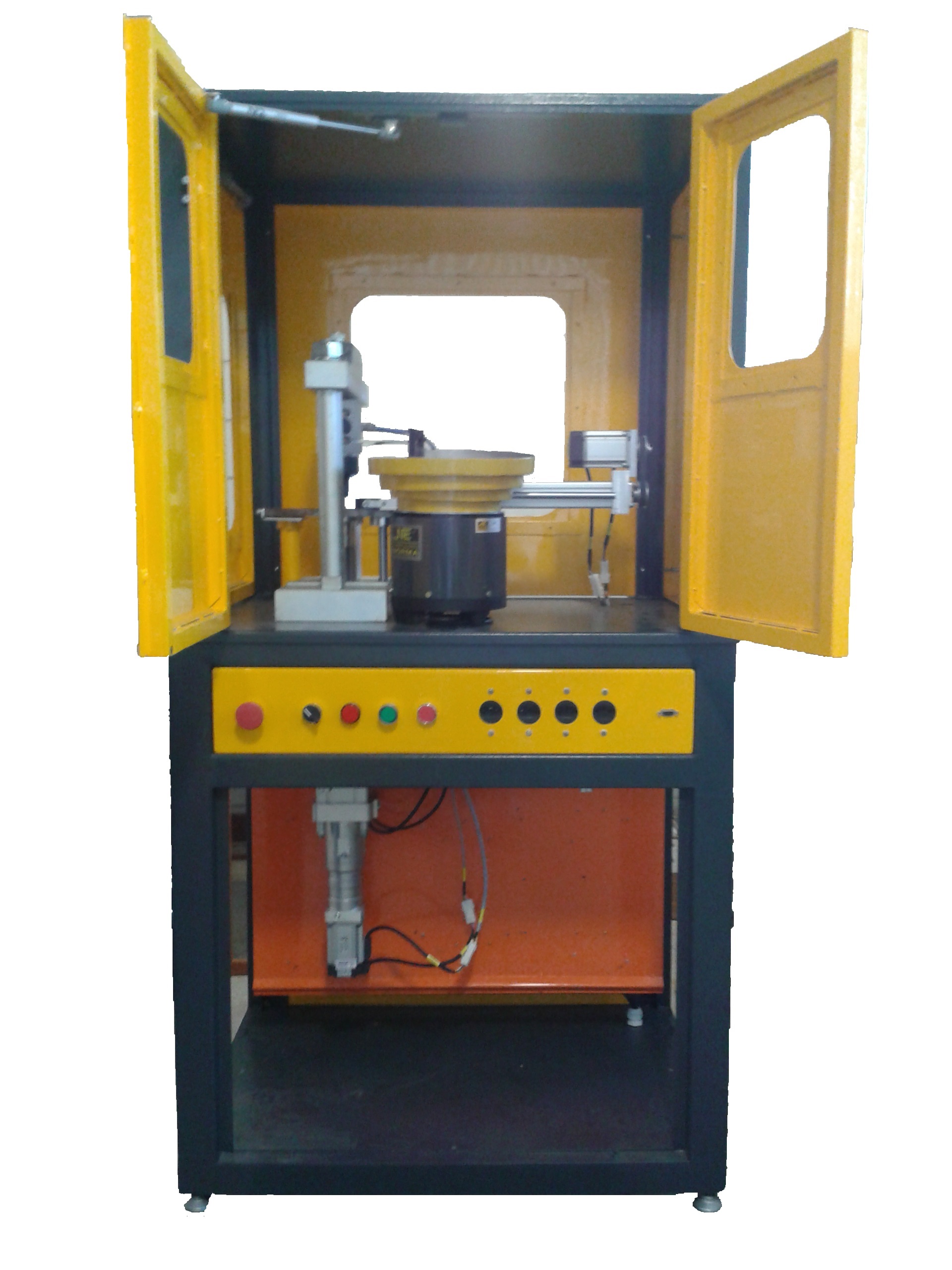

Máquina de Compressão Elétrica






A Máquina de Compressão Elétrica é um equipamento automático, com acionamento elétrico, para ensaio de resistência à compressão de pelotas de minério e ferro. Pode analisar até 5 pelotas por minuto, desde a alimentação, posicionamento e aplicação da carga até a ruptura e descarte da pelota rompida. Testa uma amostra de até 250 pelotas e emite os relatórios e gráficos do ensaio em aproximadamente 50 minutos, seguindo todos os procedimentos de ensaio estabelecidos pela norma ISO 4700:1996. Em 2003, este equipamento recebeu da DNV o certificado de conformidade com a referida norma.

A aplicação de carga é realizada por um cilindro atuado por servomotor, especialmente desenvolvido para esta aplicação,  com capacidade de aplicar uma força de até 2000 Kgf. O sistema de posicionamento e limpeza das pelotas também é reallizado por um cilindro elétrico.



Prensa_Eletrica _aberta

pelotiza_prensa_thumb_02







pelotiza_prensa_thumb_06
